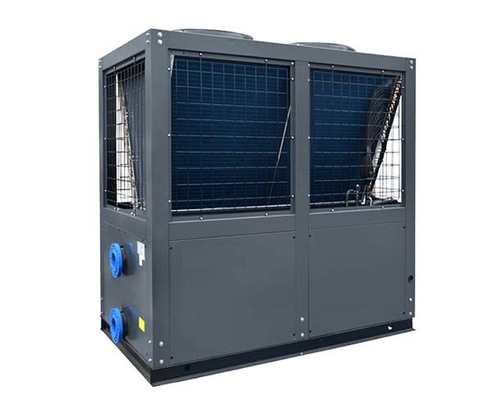

Περιγραφή του θερμοσίφωνα αντλιών θερμότητας πηγής αέρα του CO2 R744 για την κατοικημένη παραγωγή θέρμανσης 7.45kw 90 βαθμού με το συμπιεστή dorin
Ο συμπιεστής απορροφά τη χαμηλής θερμοκρασίας και χαμηλής πιέσεως αεριώδη ψυκτική ουσία διοξειδίου του άνθρακα από τον εξατμιστήρα, και συμπιέζω την ψυκτική ουσία διοξειδίου του άνθρακα σε ένα υψηλής θερμοκρασίας και υψηλό εξαιρετικά κρίσιμο ρευστό μέσω της εργασίας. Το υψηλής θερμοκρασίας και υψηλό εξαιρετικά κρίσιμο ρευστό εισάγει το δοχείο ψύξης αερίου στη θερμότητα ανταλλαγής με το νερό, και δροσίζω στο δοχείο ψύξης αερίου. Το υψηλό ρευστό απελευθερώνει πολλή θερμότητα, και το νερό απορροφά τη θερμότητα που απελευθερώνεται και η θερμοκρασία συνεχίζει να αυξάνεται. Αφότου είναι το υψηλό ρευστό και ελαττωμένος την πίεση από τη βαλβίδα επέκτασης, απορροφά τη θερμότητα από τον περιβάλλοντα αέρα και εξατμίζει στο χαμηλής πιέσεως αέριο μέσω της δράσης του ανεμιστήρα στον εξατμιστήρα, και απορροφώ στο συμπιεστή που συμπιέζεται, και ο κύκλος επαναλαμβάνεται για να παραγάγει το ζεστό νερό. Χαρακτηρίζει τη φυσική ψυκτική ουσία προστασίας του περιβάλλοντος: ODP είναι 0, το GWP είναι 1, καμία ρύπανση στο περιβάλλον, μη τοξική, άφλεκτη άριστη υψηλής θερμοκρασίας απόδοση θέρμανσης: η υψηλότερη παραγωγή νερού μπορεί να φθάσει επάνω από την άριστη απόδοση χαμηλής θερμοκρασίας 90℃: στην περιβαλλοντική θερμοκρασία -20°C, το υψηλής θερμοκρασίας ζεστό νερό 90°C μπορεί ακόμα να είναι παραχθείσα υψηλή αποδοτικότητα: η ΣΠΟΛΑ απόδοσης θέρμανσης μπορεί να φθάσει σε 4,5, και όταν παράγεται το ζεστό νερό στη χαμηλή θερμοκρασία, η ΣΠΟΛΑ είναι ακόμα επάνω από το ευρύ φάσμα 2,0 της εφαρμογής: μπορεί να λειτουργήσει κανονικά στη σειρά περιβαλλοντικής θερμοκρασίας -20℃~43℃, κατάλληλη για την παραγωγή εσωτερικού ή βιομηχανικού ζεστού νερού μας
Απόδοση του θερμοσίφωνα αντλιών θερμότητας πηγής αέρα του CO2 R744 για την κατοικημένη παραγωγή θέρμανσης 7.45kw 90 βαθμού με το συμπιεστή dorin
Υπερβολικά χαμηλές συνθήκες εργασίας θερμοκρασίας: περιβαλλοντική θερμοκρασία DB-10-γ, θερμοκρασία 9°C κολπίσκων νερού
Ξεπαγώστε τον όρο: περιβαλλοντική θερμοκρασία DB2°C/WB1°C, θερμοκρασία 9°C κολπίσκων νερού όρος χαμηλής θερμοκρασίας: περιβαλλοντική θερμοκρασία DB7°C/WB6°C, θερμοκρασία 9°C κολπίσκων νερού τυποποιημένες συνθήκες εργασίας: περιβαλλοντική θερμοκρασία DB20°C το /WB15 °C, θερμοκρασία ύδατος κολπίσκων 15°C υψηλής θερμοκρασίας συνθήκες εργασίας: περιβαλλοντική θερμοκρασία DB38°C/WB23°C, θερμοκρασία ύδατος κολπίσκων 29°C.
Σημειώσεις εγκατάστασης:
1. Το διάστημα γύρω από την εγκατάσταση δεν πρέπει να είναι λιγότερο από Im
2. Οι σωληνώσεις εκτός από την αντλία θερμότητας πρέπει να προστατευθούν από τον παγετό και τα στοιχεία θέρμανσης μπορούν να εγκατασταθούν
3. Τα μέτρα μόνωσης θερμότητας και προστασίας πρέπει να ληφθούν για τις σωληνώσεις για την κυκλοφορία ζεστού νερού για να αποτρέψουν την απώλεια θερμότητας.
| HP | A/mm | B/mm | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |

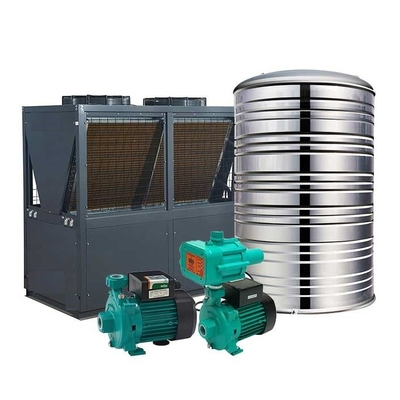

Δεξαμενή νερού πίεση-ρουλεμάν διαγραμμάτων εφαρμογής
R744 θερμοσίφωνας αντλιών θερμότητας πηγής αέρα του CO2 για την κατοικημένη παραγωγή θέρμανσης 7.45kw 90 βαθμού με το συμπιεστή dorin
Έξυπνο σύστημα ελέγχου διαγραμμάτων συστημάτων
R744 θερμοσίφωνας αντλιών θερμότητας πηγής αέρα του CO2 για την κατοικημένη παραγωγή θέρμανσης 7.45kw 90 βαθμού με το συμπιεστή dorin
|
Κατάλογος προδιαγραφών μονάδων ζεστού νερού αντλιών θερμότητας του CO2 R744 θερμοσίφωνας αντλιών θερμότητας πηγής αέρα του CO2 για την κατοικημένη παραγωγή θέρμανσης 7.45kw 90 βαθμού με το συμπιεστή dorin |
||||||||
| Πρότυπο | Sjkrs-05I/C | Sjkrs-28II/C | Sjkrs-36II/C | Sjkrs-55II/C | Sjkrs-73II/C | Sjkrs-106II/C | Sjkrs-160II/C | |
| Προδιαγραφή | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| Παροχή ηλεκτρικού ρεύματος | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| Μέθοδος θέρμανσης | Άμεση θέρμανση/κυκλοφορία | |||||||
| Ονομαστικές συνθήκες εργασίας | (KW) ικανότητα θέρμανσης | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (KW) Δύναμη εισαγωγής |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| ΣΠΟΛΑ | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (μ ³ /h) Ροή του νερού θέρμανσης |
0,11 | 0,6 | 0,81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| Υψηλής θερμοκρασίας συνθήκες εργασίας | (KW) ικανότητα θέρμανσης | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (KW) δύναμη εισαγωγής | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| ΣΠΟΛΑ | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (μ ³ /h) Ροή του νερού θέρμανσης |
0,07 | 0,27 | 0,33 | 0,59 | 0,68 | 1.02 | 1.51 | |
| Συνθήκες εργασίας χαμηλής θερμοκρασίας | (KW) ικανότητα θέρμανσης | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (KW) δύναμη εισαγωγής | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| ΣΠΟΛΑ | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (μ ³ /h) Ροή του νερού θέρμανσης |
0,07 | 0,28 | 0,34 | 0,56 | 0,68 | 1.04 | 1.52 | |
| Πληροφορίες μερών | Μέγεθος διεπαφών υδροσωλήνων | DN15 | DN20 | DN25 | DN32 | |||
| Ανταλλάκτης θερμότητας νερού | Ανταλλάκτης θερμότητας πιάτων ή σωλήνων | |||||||
| Ανταλλάκτης θερμότητας αέρα | Πτερύγια αργιλίου σωλήνων χαλκού | |||||||
| Τύπος συμπιεστών | Διπλός περιστροφικός | Ημι-κλειστός εναλλάσσοντας τύπος | ||||||
| Επιτροπή λειτουργίας | Οθόνη αφής χρώματος | |||||||
| Μέγιστη θερμοκρασία εξόδου | 85℃ | 90℃ | ||||||
| Ψυκτική ουσία | R744 (CO2) | |||||||
| Σχέδιο pressur (MPA) | 15MPa (HP)/8MPa (LP) | |||||||
| Διαστάσεις (Λ, W, Χ χιλ.) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (DB) θόρυβος | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (κλ) βάρος | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Feedwatertemperature (℃) | 5~40 | |||||||
| (MPA πίεσης νερού τροφών) | 0.05~0.4 | |||||||
| Θερμοκρασία εξόδου νερού (℃) | 55~85 | 55~90 | ||||||
| Μέγιστη ροή | 0,24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Περιβαλλοντική θερμοκρασία (℃) | -25~43 | |||||||
Σχηματικό διάγραμμα συστημάτων
