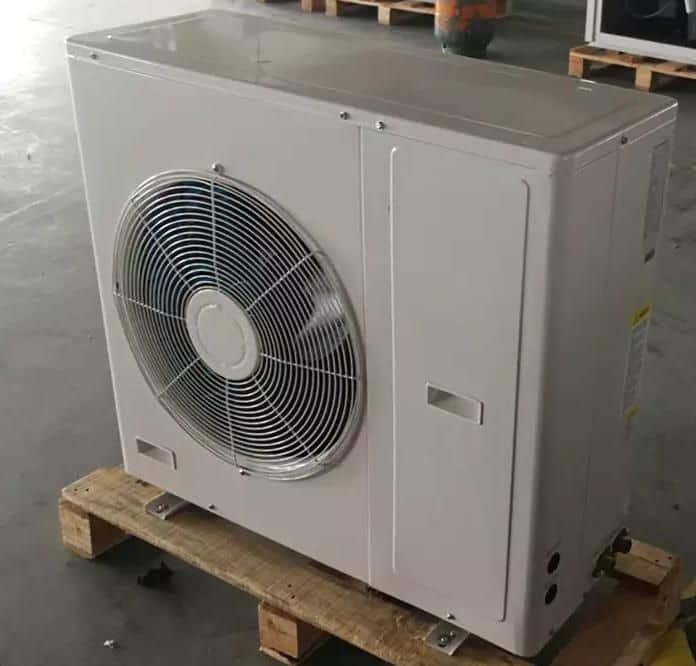

Κατοικημένο σύστημα αντλιών θερμότητας του CO2 της Ζηλανδίας 8kw Zew για τη συνδυασμένη θέρμανση χώρου και τη θέρμανση ζεστού νερού
Περιγραφή της υψηλής θερμοκρασίας πηγής αέρα αντλιών θερμότητας διοξειδίου του άνθρακα συστημάτων αντλιών θερμότητας του CO2 ΑΝΑΣΤΡΟΦΈΩΝ DORIN (R744) και της πηγής νερού
Η transcritical μονάδα αντλιών θερμότητας διοξειδίου του άνθρακα έχει μια σημαντική ενέργεια - επίδραση αποταμίευσης στην αποκατάσταση θερμότητας των αποβλήτων. Μέσω των άριστων χαρακτηριστικών του διοξειδίου του άνθρακα εξαιρετικά κρίσιμων, μόνο μια ηλεκτρική ενέργεια μικρού ποσού απαιτείται για να παραγάγει το υψηλής θερμοκρασίας ζεστό νερό. Στον κρύο τομέα 100 έως 20 βαθμών στο Βορρά, η θερμότητα των αποβλήτων του αέρα μπορεί να απορροφηθεί. Στην εξαιρετικά κρίσιμη περιοχή του διοξειδίου του άνθρακα, ο ανταλλάκτης θερμότητας αερίου μπορεί ακόμα αποτελεσματικά να παραγάγει το υψηλής θερμοκρασίας ζεστό νερό επάνω από 60 °C.
Αρχή εργασίας αντλιών θερμότητας του CO2
Η αρχή εργασίας της αντλίας CO2Heat είναι ότι η ψυκτική ουσία απορροφά τη θερμότητα στον αέρα (ή το νερό), συμπιέζω από το συμπιεστή για να γίνει ένα υψηλής θερμοκρασίας και υψηλό αέριο που απαλλάσσεται. Το αέριο υψηλής θερμοκρασίας και υψηλών ψυκτικών ουσιών δροσίζεται από το δοχείο ψύξης αερίου και μετα:φέρω τη θερμότητα στο νερό κατόπιν πραγματοποιεί τη λειτουργία θέρμανσης.
Θερμοκρασία εργασίας της αντλίας θερμότητας διοξειδίου του άνθρακα: - θερμοκρασία ύδατος 43-43℃Outlet: 35-100℃COP: 3.2-7.0
Απόδοση του κατοικημένου συστήματος αντλιών θερμότητας του CO2 Zew Ζηλανδία 8kw για τη συνδυασμένη θέρμανση χώρου και τη θέρμανση ζεστού νερού
Υπερβολικά χαμηλές συνθήκες εργασίας θερμοκρασίας: περιβαλλοντική θερμοκρασία DB-10-γ, θερμοκρασία 9°C κολπίσκων νερού
Ξεπαγώστε τον όρο: περιβαλλοντική θερμοκρασία DB2°C/WB1°C, θερμοκρασία 9°C κολπίσκων νερού όρος χαμηλής θερμοκρασίας: περιβαλλοντική θερμοκρασία DB7°C/WB6°C, θερμοκρασία 9°C κολπίσκων νερού τυποποιημένες συνθήκες εργασίας: περιβαλλοντική θερμοκρασία DB20°C το /WB15 °C, θερμοκρασία ύδατος κολπίσκων 15°C υψηλής θερμοκρασίας συνθήκες εργασίας: περιβαλλοντική θερμοκρασία DB38°C/WB23°C, θερμοκρασία ύδατος κολπίσκων 29°C.
Σημειώσεις εγκατάστασης:
1. Το διάστημα γύρω από την εγκατάσταση δεν πρέπει να είναι λιγότερο από Im
2. Οι σωληνώσεις εκτός από την αντλία θερμότητας πρέπει να προστατευθούν από τον παγετό και τα στοιχεία θέρμανσης μπορούν να εγκατασταθούν
3. Τα μέτρα μόνωσης θερμότητας και προστασίας πρέπει να ληφθούν για τις σωληνώσεις για την κυκλοφορία ζεστού νερού για να αποτρέψουν την απώλεια θερμότητας.
| HP |
A/mm |
B/mm |
C/mm |
| 7.5 |
1450 |
950 |
1450 |
| 10 |
1600 |
950 |
1500 |
| 15 |
1850 |
1150 |
1900 |
| 20 |
2050 |
1150 |
1950 |
| 30 |
2670 |
1410 |
2150 |
| 40 |
2290 |
2270 |
1980 |
Δεξαμενή νερού πίεση-ρουλεμάν διαγραμμάτων εφαρμογής
Κατοικημένο σύστημα αντλιών θερμότητας του CO2 της Ζηλανδίας 8kw Zew για τη συνδυασμένη θέρμανση χώρου και τη θέρμανση ζεστού νερού
Έξυπνο σύστημα ελέγχου διαγραμμάτων συστημάτων
Κατοικημένο σύστημα αντλιών θερμότητας του CO2 της Ζηλανδίας 8kw Zew για τη συνδυασμένη θέρμανση χώρου και τη θέρμανση ζεστού νερού
|
Κατάλογος προδιαγραφών μονάδων ζεστού νερού αντλιών θερμότητας του CO2
Κατοικημένο σύστημα αντλιών θερμότητας του CO2 της Ζηλανδίας 8kw Zew για τη συνδυασμένη θέρμανση χώρου και τη θέρμανση ζεστού νερού
|
| Πρότυπο |
Sjkrs-05I/C |
Sjkrs-28II/C |
Sjkrs-36II/C |
Sjkrs-55II/C |
Sjkrs-73II/C |
Sjkrs-106II/C |
Sjkrs-160II/C |
| Προδιαγραφή |
2HP |
7.5HP |
10HP |
15HP |
20HP |
30HP |
45HP |
| Παροχή ηλεκτρικού ρεύματος |
230V/1N/50Hz |
380V/3N/50Hz |
| Μέθοδος θέρμανσης |
Άμεση θέρμανση/κυκλοφορία |
| Ονομαστικές συνθήκες εργασίας |
(KW) ικανότητα θέρμανσης |
7.45 |
28.1 |
37.7 |
56.1 |
74.1 |
108.6 |
158.7 |
(KW)
Δύναμη εισαγωγής |
1.61 |
6.1 |
8.2 |
12.2 |
16.1 |
23.6 |
34.5 |
| ΣΠΟΛΑ |
4.6 |
4.6 |
4.6 |
4.6 |
4.6 |
4.6 |
4.6 |
(μ ³ /h)
Ροή του νερού θέρμανσης |
0,11 |
0,6 |
0,81 |
1.21 |
1.62 |
2.33 |
3.41 |
| Υψηλής θερμοκρασίας συνθήκες εργασίας |
(KW) ικανότητα θέρμανσης |
5.58 |
23.9 |
28.5 |
51.5 |
59.5 |
89 |
131.5 |
| (KW) δύναμη εισαγωγής |
1.73 |
7.5 |
8.9 |
16.1 |
18.6 |
27.8 |
41.1 |
| ΣΠΟΛΑ |
3.2 |
3.2 |
3.2 |
3.2 |
3.2 |
3.2 |
3.2 |
(μ ³ /h)
Ροή του νερού θέρμανσης |
0,07 |
0,27 |
0,33 |
0,59 |
0,68 |
1.02 |
1.51 |
| Συνθήκες εργασίας χαμηλής θερμοκρασίας |
(KW) ικανότητα θέρμανσης |
4.3 |
15.7 |
19.1 |
31.8 |
38.9 |
59.3 |
90 |
| (KW) δύναμη εισαγωγής |
1.59 |
5.8 |
7.1 |
11.8 |
14.4 |
21.9 |
33.3 |
| ΣΠΟΛΑ |
2.7 |
2.7 |
2.7 |
2.7 |
2.7 |
2.7 |
2.7 |
(μ ³ /h)
Ροή του νερού θέρμανσης |
0,07 |
0,28 |
0,34 |
0,56 |
0,68 |
1.04 |
1.52 |
| Πληροφορίες μερών |
Μέγεθος διεπαφών υδροσωλήνων |
DN15 |
DN20 |
DN25 |
DN32 |
| Ανταλλάκτης θερμότητας νερού |
Ανταλλάκτης θερμότητας πιάτων ή σωλήνων |
| Ανταλλάκτης θερμότητας αέρα |
Πτερύγια αργιλίου σωλήνων χαλκού |
| Τύπος συμπιεστών |
Διπλός περιστροφικός |
Ημι-κλειστός εναλλάσσοντας τύπος |
| Επιτροπή λειτουργίας |
Οθόνη αφής χρώματος |
| Μέγιστη θερμοκρασία εξόδου |
85℃ |
90℃ |
| Ψυκτική ουσία |
R744 (CO2) |
| Σχέδιο pressur (MPA) |
15MPa (HP)/8MPa (LP) |
| Διαστάσεις (Λ, W, Χ χιλ.) |
750*390*1245 |
1450*950*1450 |
1600*950*1500 |
1850*1150*1900 |
2050*1150*1950 |
2670*1410*2150 |
2070x2150x2245 |
| (DB) θόρυβος |
≤44 |
≤56 |
≤59 |
≤62 |
≤67 |
≤70 |
≤70 |
| (κλ) βάρος |
83 |
550 |
660 |
780 |
860 |
1180 |
1360 |
| Feedwatertemperature (℃) |
5~40 |
| (MPA πίεσης νερού τροφών) |
0.05~0.4 |
| Θερμοκρασία εξόδου νερού (℃) |
55~85 |
55~90 |
| Μέγιστη ροή |
0,24 |
1.2 |
1.5 |
2.4 |
3.2 |
4.9 |
6.5 |
| Περιβαλλοντική θερμοκρασία (℃) |
-25~43 |
Σχηματικό διάγραμμα συστημάτων
