Περιγραφή των συστημάτων αντλίας θερμότητας DORIN INVERTER CO2 ((R744) Ανθρακικό διοξείδιο του άνθρακα αντλία θερμότητας υψηλής θερμοκρασίας πηγή αέρα και πηγή νερού
Αντλία θερμότητας υψηλής θερμοκρασίας διοξειδίου του άνθρακα
Το διοξείδιο του άνθρακα είναι ένα φυσικό υγρό εργασίας, με υψηλή θερμική αγωγιμότητα και ειδική θερμική ικανότητα, το οποίο συμβάλλει στην επίτευξη υψηλού συντελεστή μεταφοράς θερμότητας.χαμηλό δυναμικό ιξώδες μπορεί να μειώσει την πτώση πίεσης του υγρού εργασίας στο σωλήναΗ υψηλή πυκνότητα ατμού συμβάλλει στη βελτίωση της ταχύτητας ροής της μάζας του υγρού εργασίας.ο λόγος πυκνότητας (ο λόγος πυκνότητας αντιπροσωπεύει τη διαφορά μεταξύ των ιδιοτήτων του αερίου και του υγρού) είναι μικρός, η οποία είναι ευεργετική για την κατανομή του υγρού εργασίας και η επιφανειακή τάση είναι μικρή, η οποία μπορεί να βελτιώσει την ένταση θέρμανσης στην περιοχή μεταφοράς θερμότητας του εξατμιστήρα.Η πυκνότητα του αερίου είναι υψηλή., και η θερμαντική ικανότητα ανά μονάδα όγκου είναι μεγάλη, η οποία είναι περίπου 5 φορές μεγαλύτερη από εκείνη του R22, γεγονός που μπορεί να μειώσει το μέγεθος των σωλήνων και των συμπιεστών, καθιστώντας το σύστημα ελαφρύτερο, συμπαγές και μικρό μεγέθους.Η αναλογία πίεσης του συμπιεστή (η αναλογία της πίεσης συμπύκνωσης και της πίεσης εξατμίσματος του υγρού εργασίας) είναι χαμηλήΗ διαδικασία συμπίεσης μπορεί να είναι πιο κοντά στην ισοεντροπική συμπίεση και η αποδοτικότητα βελτιώνεται.
Η διαδικασία του διακριτικού κύκλου ψύξης διοξειδίου του άνθρακα διαφέρει ελαφρώς από εκείνη του συνηθισμένου κύκλου ψύξης συμπίεσης ατμού.Η πίεση αναρρόφησης του συμπιεστή είναι χαμηλότερη από την κρίσιμη πίεσηΗ ενδοθερμική διαδικασία του κύκλου εξακολουθεί να διεξάγεται σε υποκριτικές συνθήκες.Η διαδικασία ανταλλαγής θερμότητας βασίζεται σε λανθάνουσα θερμότητα για να ολοκληρωθείΩστόσο, η πίεση των καυσαερίων του συμπιεστή είναι υψηλότερη από την κρίσιμη πίεση και δεν παράγεται συμπύκνωμα κατά τη διαδικασία απελευθέρωσης της θερμότητας από το εργασιακό μέσο.Ο εναλλάκτης θερμότητας υψηλής πίεσης δεν ονομάζεται πλέον συμπυκνωτήςΗ παραδοσιακή έννοια της θερμοκρασίας συμπύκνωσης έχει χαθεί, πράγμα που σημαίνει ότι η διαδικασία ανταλλαγής θερμότητας βασίζεται σε αισθητή θερμότητα για να ολοκληρωθεί.

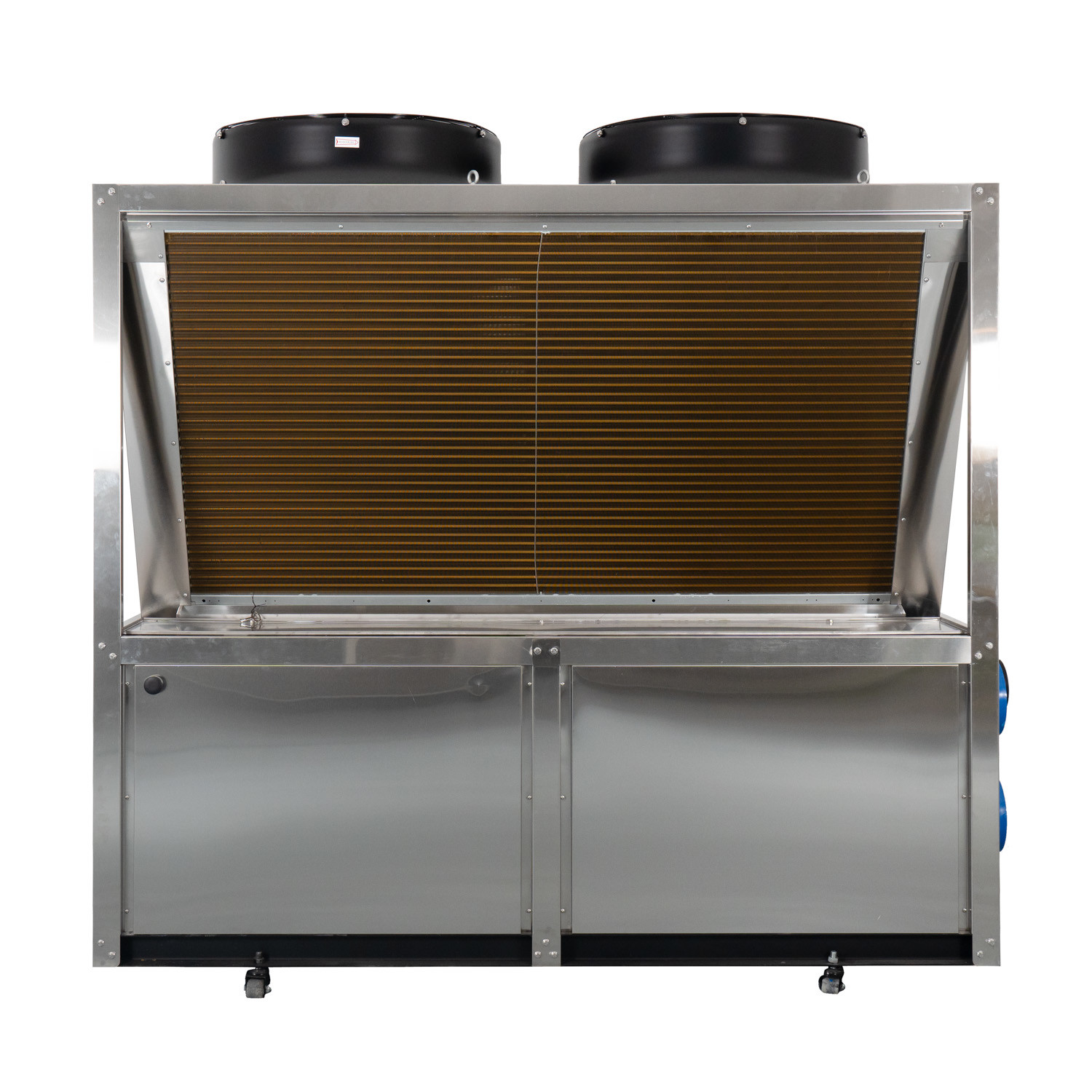

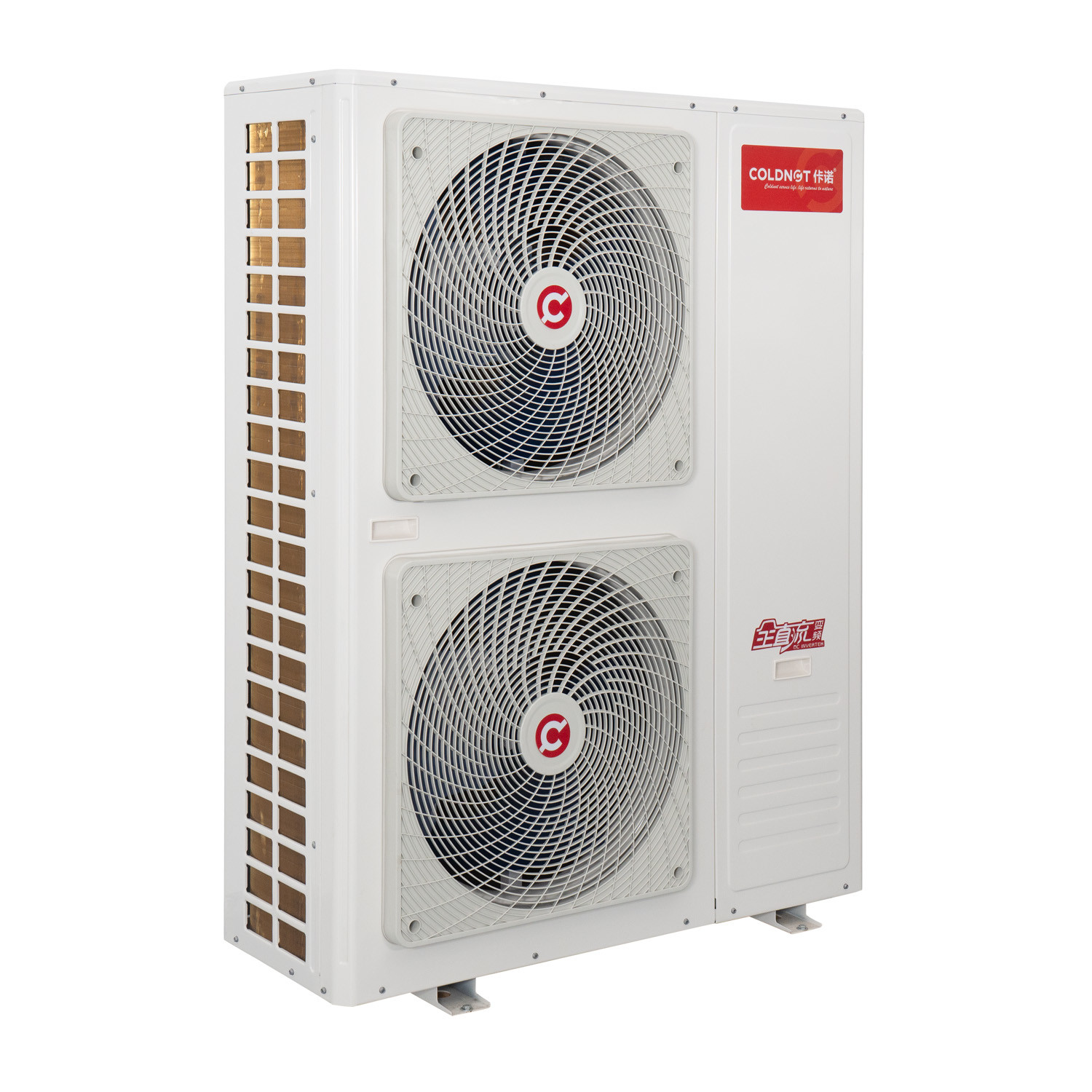

Δυναμικότητα 8 kw R744 αντλία θερμότητας CO2 θερμαντήρα νερού οικιακής χρήσης σταθερό -25 βαθμούς
συνθήκες εργασίας σε εξαιρετικά χαμηλές θερμοκρασίες: θερμοκρασία περιβάλλοντος DB-10-C, θερμοκρασία εισόδου νερού 9°C·
Κατάσταση απόψυξης: θερμοκρασία περιβάλλοντος DB2°C/WB1°C, θερμοκρασία εισόδου νερού 9°C· κατάσταση χαμηλής θερμοκρασίας: θερμοκρασία περιβάλλοντος DB7°C/WB6°C, θερμοκρασία εισόδου νερού 9°C· συνήθης κατάσταση λειτουργίας:θερμοκρασία περιβάλλοντος DB20°C /WB15°C, θερμοκρασία νερού εισόδου 15°C, συνθήκες εργασίας υψηλής θερμοκρασίας: θερμοκρασία περιβάλλοντος DB38°C/WB23°C, θερμοκρασία νερού εισόδου 29°C.
Σημειώσεις εγκατάστασης:
1Η απόσταση γύρω από την εγκατάσταση δεν πρέπει να είναι μικρότερη από Im.
2Οι αγωγοί εκτός της αντλίας θερμότητας πρέπει να προστατεύονται από το παγετό και να μπορούν να εγκατασταθούν θερμαντικά στοιχεία.
3Πρέπει να λαμβάνονται μέτρα θερμομόνωσης και προστασίας για τους αγωγούς κυκλοφορίας ζεστού νερού για την πρόληψη απώλειας θερμότητας.
| HP | Α/μμ | Β/μμ | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |

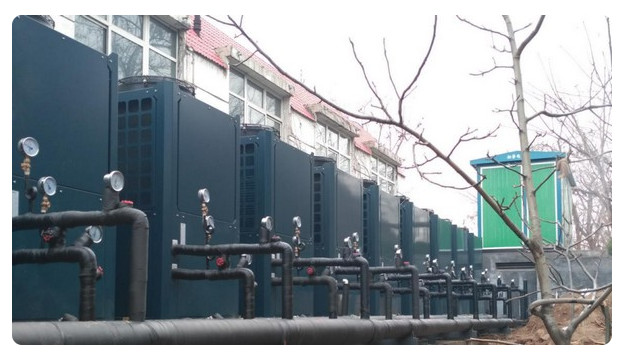

Διάγραμμα εφαρμογής Υδραγωγική δεξαμενή νερού υπό πίεση
8 kw R744 αντλία θερμότητας διοξειδίου του άνθρακα θερμαντήρας νερού οικιακής χρήσης -25 βαθμοί σταθερός
Σύστημα διαγράμματος έξυπνο σύστημα ελέγχου
8 kw R744 αντλία θερμότητας διοξειδίου του άνθρακα θερμαντήρας νερού οικιακής χρήσης -25 βαθμοί σταθερός
|
Κατάλογος προδιαγραφών μονάδας θερμού νερού αντλίας θερμότητας CO2 8 kw R744 αντλία θερμότητας διοξειδίου του άνθρακα θερμαντήρας νερού οικιακής χρήσης -25 βαθμοί σταθερός |
||||||||
| Σχήμα | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| Προδιαγραφές | 2HP | 7.5HP | 10HP | 15 ίππους | 20 ίππους | 30HP | 45 ίππους | |
| Ηλεκτρική τροφοδοσία | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| Μέθοδος θέρμανσης | Άμεση θέρμανση / κυκλοφορία | |||||||
| Ονομαστική κατάσταση εργασίας | (kW) δυναμικό θέρμανσης | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (kW) Δύναμη εισόδου |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| COP | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (m3/h) ροή νερού θέρμανσης |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| Συνθήκες εργασίας υψηλής θερμοκρασίας | (kw) δυναμικό θέρμανσης | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (kW) Δύναμη εισόδου | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m3/h) ροή νερού θέρμανσης |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| Συνθήκες εργασίας χαμηλών θερμοκρασιών | (kw) δυναμικό θέρμανσης | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kW) Δύναμη εισόδου | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| COP | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m3/h) ροή νερού θέρμανσης |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| Πληροφορίες για τα εξαρτήματα | Μέγεθος διεπαφής σωλήνα νερού | DN15 | DN20 | DN25 | DN32 | |||
| Μεταλλουργός θερμότητας νερού | Εναλλακτής θερμότητας με πλάκα ή σωλήνα | |||||||
| Εναλλακτής θερμότητας αέρα | Πτερύγια από αλουμίνιο από σωλήνες χαλκού | |||||||
| Τύπος συμπιεστή | Δύο περιστρεφόμενα | Τύπος ημικλειστού κυκλώματος | ||||||
| Πίνακας χειρισμού | Χρωματική οθόνη αφής | |||||||
| Μέγιστη θερμοκρασία εξόδου | 85°C | 90°C | ||||||
| Ψυκτικό | R744 (CO2) | |||||||
| Πίεση σχεδιασμού ((MPa) | 15MPa ((HP)/8MPa ((LP) | |||||||
| Μέγεθος (L,W,H mm) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (dB) Θόρυβος | ≤ 44 | ≤ 56 | ≤ 59 | ≤ 62 | ≤ 67 | ≤ 70 | ≤ 70 | |
| (kg) Βάρος | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Θέρμανση νερού τροφοδοσίας ((°C) | 5 ~ 40 | |||||||
| (Πίεση νερού τροφοδοσίας MPa) | 0.05~0.4 | |||||||
| Θερμοκρασία εξόδου νερού (°C) | 55~85 | 55~90 | ||||||
| Μέγιστη ροή | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| θερμοκρασία περιβάλλοντος (°C) | -25~43 | |||||||
Σχεδιακό διάγραμμα συστήματος
