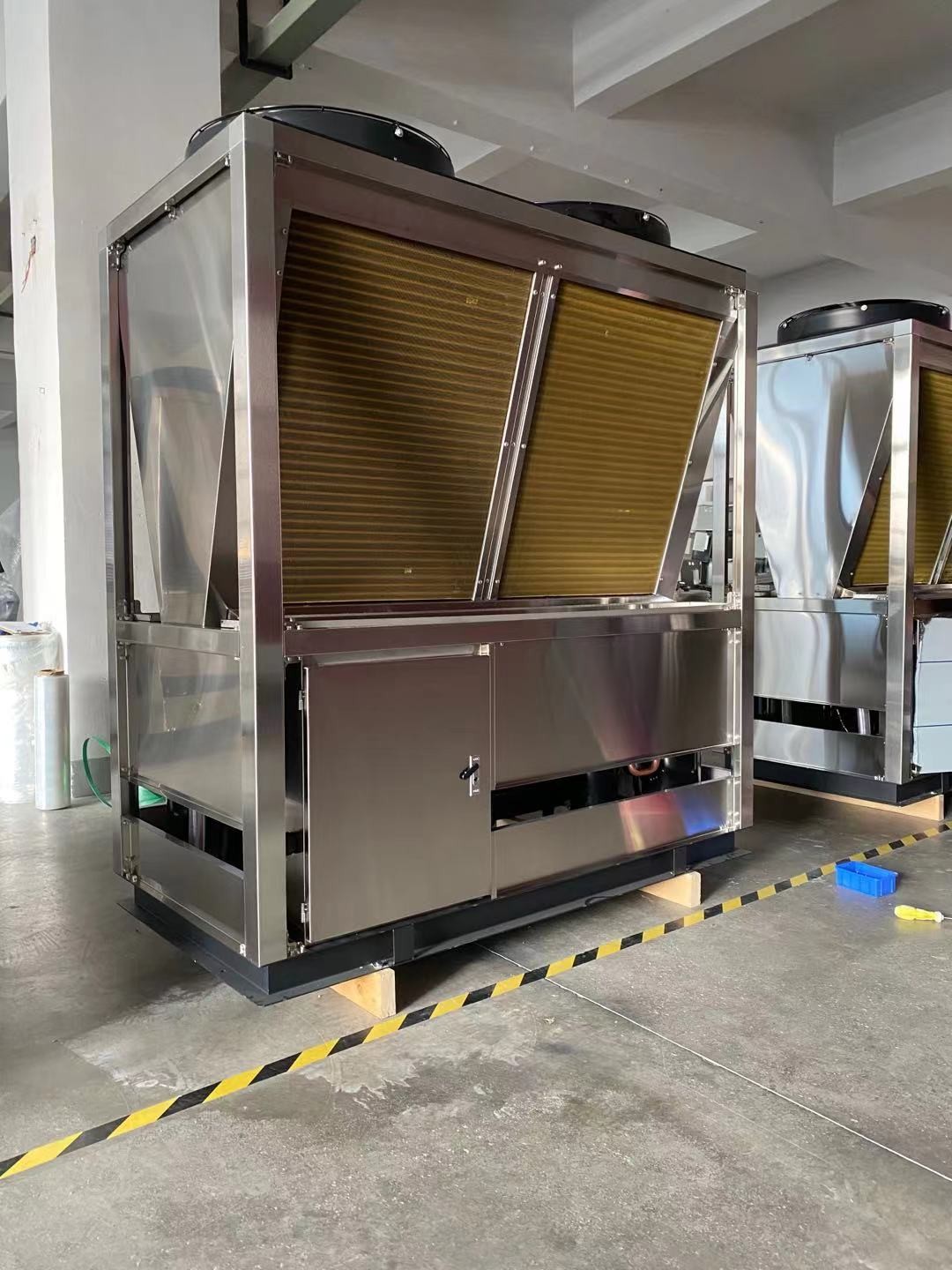

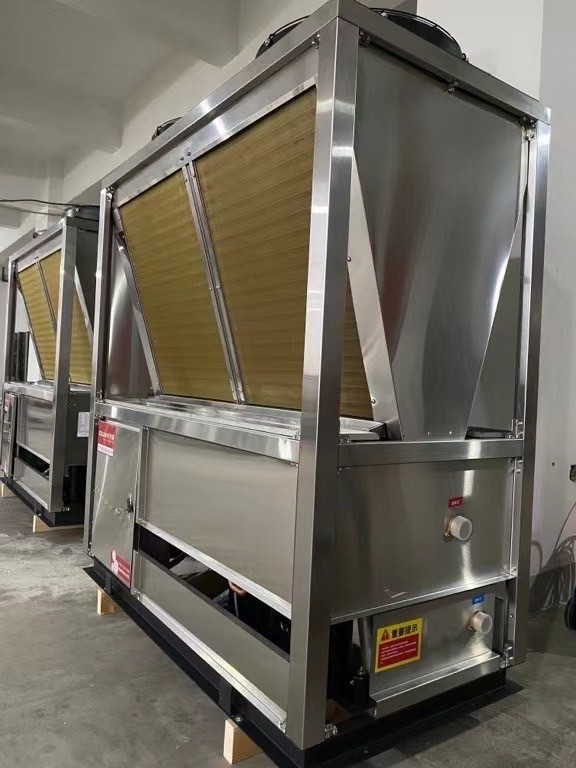

Αρχή της υψηλής θερμοκρασίας αντλίας θερμότητας πηγής αέρα ζεστού νερού 85 βαθμού R410A ανοξείδωτου
Η βασική λειτουργούσα αρχή της σε σειρά υψηλής θερμοκρασίας μονάδας αντλιών θερμότητας πηγής αέρα είναι βασισμένη στην αντιστροφή
Αρχή κύκλων Carnot. Το σύστημα λειτουργώντας ρευστού διαιρείται σε σύστημα κυκλοφορίας επιπέδων χαμηλής θερμοκρασίας και
ένα υψηλής θερμοκρασίας σύστημα κυκλοφορίας επιπέδων. Το χαμηλής πιέσεως αέριο συμπιέζεται σε μια μέσος-θερμοκρασία και
το αέριο μέσος-πίεσης από το χαμηλής θερμοκρασίας σκηνικό συμπιεστή, και εισάγει τον ενδιάμεσο ανταλλάκτη θερμότητας
συμπυκνώστε σε μια υγρή κατάσταση για να απελευθερώσετε τη θερμότητα. Το υγρό λειτουργώντας μέσο αποσυμπιέζεται και επεκτείνεται από
η βαλβίδα και έπειτα οι επιστροφές επέκτασης στο πτερύγιο στον ανταλλάκτη θερμότητας, η θερμότητα εξάτμισης απορροφώνται πάλι
ολοκληρώστε έναν κύκλο χαμηλής θερμοκρασίας συγχρόνως, το υγρό λειτουργώντας μέσο της υψηλής θερμοκρασίας μηχανής
απορροφά τη θερμότητα που διαβιβάζεται από το στάδιο χαμηλής θερμοκρασίας στον ενδιάμεσο ανταλλάκτη θερμότητας και εξατμίζει
μια μέση θερμοκρασία και χαμηλής πίεσης αέριο, και το στη χαμηλή πίεση αερίου συμπιέζεται από τη χαμηλή πίεση
σκηνικός συμπιεστής. Το αέριο μέσος-θερμοκρασίας και μέσος-πίεσης συμπιέζεται σε έναν υψηλής θερμοκρασίας και
υψηλό αέριο από έναν υψηλής θερμοκρασίας συμπιεστή, ο οποίος είναι συμπυκνωμένος υγρή κατάσταση σε έναν ανταλλάκτη θερμότητας
για να απελευθερώσει τη θερμότητα για να παραγάγει το υψηλής θερμοκρασίας ζεστό νερό. Στον ενδιάμεσο ανταλλάκτη θερμότητας, η θερμότητα εξάτμισης
απορροφάται πάλι για να ολοκληρώσει έναν κύκλο χαμηλής θερμοκρασίας μέσω του εναλλάσσοντας κύκλου, η επίδραση της παραγωγής
το υψηλής θερμοκρασίας ζεστό νερό σε μια περιβαλλοντική θερμοκρασία χαμηλής θερμοκρασίας επιτυγχάνεται.
Δύναμη της υψηλής θερμοκρασίας αντλίας θερμότητας πηγής αέρα ζεστού νερού 85 βαθμού R410A ανοξείδωτου
Υψηλό νερό εξόδου tem
Καμία ανάγκη για την ηλεκτρική θέρμανση το χειμώνα, διάσωση της ενέργειας και της ηλεκτρικής ενέργειας. Όταν η υπαίθρια περιβαλλοντική θερμοκρασία είναι τόσο χαμηλή όσο -30°C,
η θερμοκρασία ύδατος εξόδου 85°C μπορεί ακόμα να διατηρηθεί.
U λ Μ ο δ ένα ρ δ ε s ι γ ν, μ ε ε τ β ένα ρ ι u s Β.Α. ε δ s ο
Με το μορφωματικό σχέδιο, κάθε σύστημα μπορεί να πραγματοποιήσει τον ελεύθερο συνδυασμό πολλαπλάσιων μονάδων, οι οποίες μπορούν εύκολα να ικανοποιήσουν τις διάφορες ανάγκες οικοδόμησης. Εάν μια μονάδα σε συνδυασμό ενότητας αποτυγχάνει,
οι άλλες μονάδες μπορούν να λειτουργήσουν κανονικά, η εφεδρική απόδοση λειτουργίας είναι ανώτερη, και η χρήση είναι πιό σίγουρη
S τ ρ ο ν γ ένα δ ένα π τ ένα β ι λ ι τ Υ τ ο ε ν β ι ρ ο ν μ ε ν τ ένα ν δ χ ε ένα τ λ ο ένα δ
Η μονάδα μπορεί να τρέξει σταθερά σε μια περιβαλλοντική θερμοκρασία -35~50, και η θερμοκρασία του ζεστού νερού μπορεί να φθάσει σε 90, το οποίο είναι
κατάλληλος για τις διάφορες εφαρμογές απαίτησης θέρμανσης.
Ι ν τ ε λ λ ι γ ε ν τ ν ο ν - u του u ο του s ε ν s ι ν γ δ ε ΟΔΓ ο s τ γ ο ν τ ι ν που στέλνει και που χειρίζεται το χ ε ένα τ ι NG
Ευφυής γρήγορη τεχνολογία ξεπαγώματος μη-αντίληψης, μειώνοντας πολύ τον αριθμό ξεπαγώματος και ξεπαγώνοντας το χρόνο.
το διάστημα ξεπαγώματος επεκτείνεται σε 7 ώρες στο μακρύτερο, και η θέρμανση συνεχίζεται χωρίς αίσθημα καυτή και κρύα!
βουλευτής ε ρ του u π ε ρ λ ο W τ ε του S το u ρ ε χ ε τ ένα τ ι ν γ π ε ρ φ ο ρ μ ένα ν γ ε
Αρχή εργασίας: Το δύο σταδίων σύστημα συζεύξεων καταρρακτών διαιρείται σε σύστημα σκηνικής κυκλοφορίας χαμηλής θερμοκρασίας και υψηλό
σύστημα σκηνικής κυκλοφορίας θερμοκρασίας, το οποίο μειώνει την αναλογία συμπίεσης της λειτουργίας μονάδων και βελτιώνει τη χαμηλή θερμοκρασία
αποδοτικότητα λειτουργίας της μονάδας.
Ι ν δ ο ο ρ το u τ δ ο ο ρ λ ι ν Κ ν δ ο ένα γ ΕΚ ο ν τ ρ ο λ, ι ν τ ε λ λ ι γ ε ν τ ο Β.Α. - χ ένα συνεχές ρεύμα ο ν τ ρ ο λ ν
Ο ελεγκτής θερμοκρασίας της εσωτερικών μονάδας σπειρών ανεμιστήρων και της θέρμανσης πατωμάτων είναι
ελεγχόμενος από το σύνδεσμο με την υπαίθρια κύρια μονάδα. Όταν οποιοδήποτε τερματικό
ο ελεγκτής ανοίγεται, η κύρια μονάδα ανοίγεται αυτόματα. Όταν
όλοι οι τελικοί έλεγχοι κλείνονται, η κύρια μονάδα είναι αυτόματα
κλειμένη, και η εφαρμογή συστημάτων είναι περισσότερη εξοικονόμηση ενέργειας.
U λ τ ι π λ ε π ρ ο τ ΕΚ τ ι u ρ ε τ χ ε s Μ ο ν s ε ν s ένα φ ε ο π ε ρ ένα τ ι ο ν ο φ τ χ ε s Υ s τ ε μ
Ο οικοδεσπότης έχει 11 self-checking προστασία εξοπλισμού, συμπεριλαμβανομένης της προστασίας θερμοκρασίας εξάτμισης συμπιεστών, της προστασίας υψηλής και χαμηλής πίεσης συστημάτων,
διπλή προστασία αντιψυκτικού και θερμότητας, προστασία υπερφόρτωσης μηχανών ανεμιστήρων, συχνή προστασία ορίου έναρξης, και δύναμη-από τη λειτουργία αποκατάστασης μνήμης για να προστατεύσει
η μονάδα και το χρησιμοποιεί ακίνδυνα.
Προδιαγραφή της υψηλής θερμοκρασίας αντλίας θερμότητας πηγής αέρα ζεστού νερού 85 βαθμού R410A ανοξείδωτου
| Προδιαγραφή |
Kfxrs-25II/GW |
Kfxrs-52II/GW |
Kfxrs-102II/GW |
Kfxrs-150II/GW |
| τάση |
380V 3N~50Hz |
380V 3N~50Hz |
380V 3N~50Hz |
380V 3N~50Hz |
| Ονομαστική ικανότητα θέρμανσης (ζεστό νερό) |
25kW |
52kW |
102kW |
150kW |
| Ονομαστική δύναμη εισαγωγής ικανότητας θέρμανσης |
8kW |
16.5kW |
33kW |
48kW |
| Ικανότητα θέρμανσης χαμηλής θερμοκρασίας (ζεστό νερό) |
18kW |
36.5kW |
72kW |
110kW |
| Δύναμη εισαγωγής θέρμανσης χαμηλής θερμοκρασίας |
6kW |
12kW |
24kW |
36kW |
| Μέγιστη δύναμη εισαγωγής |
13kW |
26kW |
52kW |
78kW |
| Μέγιστο λειτουργούν ρεύμα |
35A |
70A |
140A |
210A |
| Ονομαστική ικανότητα θέρμανσης (θέρμανση) |
21kW |
42kW |
84kW |
125kW |
| Ονομαστική δύναμη εισαγωγής θέρμανσης |
7kW |
14kW |
28kW |
42kW |
| Θέρμανση χαμηλής θερμοκρασίας (θέρμανση) |
18kW |
36kW |
79kW |
108kW |
| Δύναμη εισαγωγής θέρμανσης χαμηλής θερμοκρασίας |
6kW |
12kW |
24kW |
36kW |
| Εκτιμημένη ροή του νερού |
3.5m ³ /h |
7m ³ /h |
14m ³ /h |
21m ³ /h |
| Όνομα ψυκτικών ουσιών/ποσό εγχύσεων |
R410A/R134a (5500g/4200g) |
R410A/R134a (5500g/4200g) *2 |
R410A/R134a (5500g/4200g) *4 |
R410A/R134a (5500g/4200g) *6 |
| δευτερεύουσα αντίσταση νερού |
≤55kPa |
≤65kPa |
≤85kPa |
≤95kPa |
| θόρυβος |
≤62dB (Α) |
≤68dB (Α) |
≤72dB (Α) |
≤76dB (Α) |
Επιτρεπόμενη πίεση εργασίας στην εξάτμιση
πλευρά του /suction |
4.5MPa/0.15MPa |
4.5MPa/0.15MPa |
4.5MPa/0.15MPa |
4.5MPa/0.15MPa |
| Δευτερεύον μέγιστο υψηλής πίεσης/χαμηλής πίεσης - επιτρεπόμενη πίεση |
4.5MPa |
4.5MPa |
4.5MPa |
4.5MPa |
| Μέγιστη πίεση εργασίας του ανταλλάκτη θερμότητας |
4.5MPa |
4.5MPa |
4.5MPa |
4.5MPa |
| μέγεθος (L*W*H) χιλ. |
780*820*1780 |
1550*780*1780mm |
1570*1550*1850mm |
2360*1550*1850mm |
| Βάρος |
160kg |
318kg |
630kg |
950kg |
| Επίπεδο αντι-κλονισμού |
Ι |
| αδιάβροχο επίπεδο |
IPX4 |
IPX4 |
IPX4 |
IPX4 |
| Σύνδεση |
DN32 (έξω) |
DN40 (έξω) |
DN54 (φλάντζα) |
DN65 (φλάντζα) |
| Δολ ΗΠΑ τιμών μονάδων/σύνολο |
3607 |
6725 |
13115 |
19680 |
Όροι θέρμανσης: (ζεστό νερό):
Ο περιβαλλοντικός ξηρός βολβός είναι 20°C, ο περιβαλλοντικός υγρός βολβός είναι 15°C, η αρχική θερμοκρασία ύδατος είναι 15°C, και η τελική θερμοκρασία ύδατος είναι 75°C.
Περιβαλλοντικός ξηρός βολβός -7°C, περιβαλλοντικός υγρός βολβός -8°C, αρχική θερμοκρασία ύδατος 6°C, και θερμοκρασία ύδατος τελών 75°C.
Τελική καθολική μονάδα θέρμανσης
Όρος θέρμανσης: (θέρμανση)
Ο περιβαλλοντικός ξηρός βολβός είναι 7°C, ο περιβαλλοντικός υγρός βολβός είναι 6°C, και η θερμοκρασία ύδατος αποβλήτων αποχέτευσης είναι 75°C.
Περιβαλλοντικός ξηρός βολβός -7°C, περιβαλλοντικός υγρός βολβός -8°C, θερμοκρασία ύδατος αποβλήτων αποχέτευσης 75°C. |
|
Καλωσορίστε για να έρθετε σε επαφή με για τις περαιτέρω λεπτομέρειες
