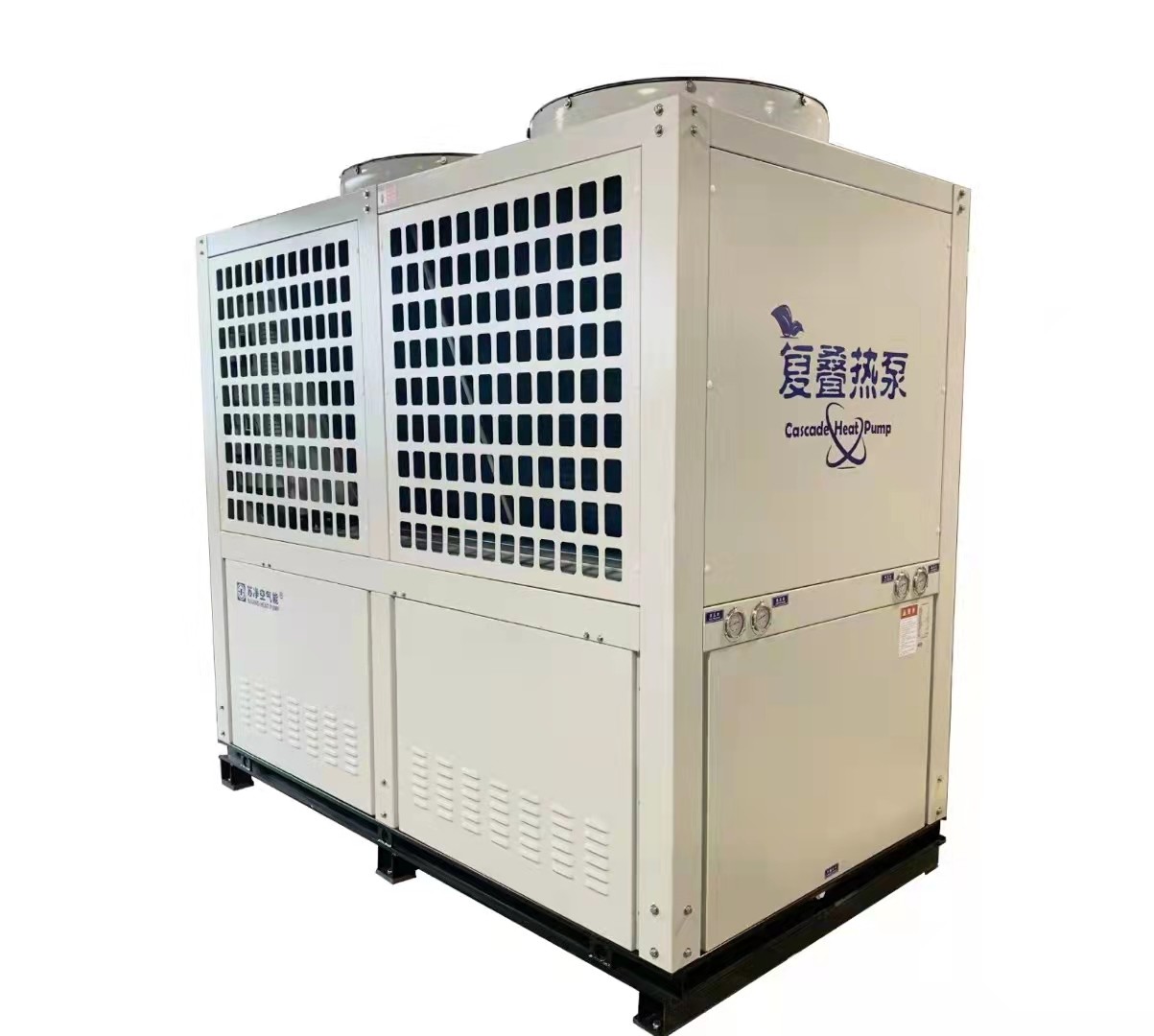

Αρχή 150 KW της υπερβολικά χαμηλής θερμοκρασίας μεταβλητής συχνότητας μονάδας αντλιών θερμότητας καταρρακτών υψηλής θερμοκρασίας
Η βασική λειτουργούσα αρχή της σε σειρά υψηλής θερμοκρασίας μονάδας αντλιών θερμότητας πηγής αέρα είναι βασισμένη στην αντιστροφή
Αρχή κύκλων Carnot. Το σύστημα λειτουργώντας ρευστού διαιρείται σε σύστημα κυκλοφορίας επιπέδων χαμηλής θερμοκρασίας και
ένα υψηλής θερμοκρασίας σύστημα κυκλοφορίας επιπέδων. Το χαμηλής πιέσεως αέριο συμπιέζεται σε μια μέσος-θερμοκρασία και
το αέριο μέσος-πίεσης από το χαμηλής θερμοκρασίας σκηνικό συμπιεστή, και εισάγει τον ενδιάμεσο ανταλλάκτη θερμότητας
συμπυκνώστε σε μια υγρή κατάσταση για να απελευθερώσετε τη θερμότητα. Το υγρό λειτουργώντας μέσο αποσυμπιέζεται και επεκτείνεται από
η βαλβίδα και έπειτα οι επιστροφές επέκτασης στο πτερύγιο στον ανταλλάκτη θερμότητας, η θερμότητα εξάτμισης απορροφώνται πάλι
ολοκληρώστε έναν κύκλο χαμηλής θερμοκρασίας συγχρόνως, το υγρό λειτουργώντας μέσο της υψηλής θερμοκρασίας μηχανής
απορροφά τη θερμότητα που διαβιβάζεται από το στάδιο χαμηλής θερμοκρασίας στον ενδιάμεσο ανταλλάκτη θερμότητας και εξατμίζει
μια μέση θερμοκρασία και χαμηλής πίεσης αέριο, και το στη χαμηλή πίεση αερίου συμπιέζεται από τη χαμηλή πίεση
σκηνικός συμπιεστής. Το αέριο μέσος-θερμοκρασίας και μέσος-πίεσης συμπιέζεται σε έναν υψηλής θερμοκρασίας και
υψηλό αέριο από έναν υψηλής θερμοκρασίας συμπιεστή, ο οποίος είναι συμπυκνωμένος υγρή κατάσταση σε έναν ανταλλάκτη θερμότητας
για να απελευθερώσει τη θερμότητα για να παραγάγει το υψηλής θερμοκρασίας ζεστό νερό. Στον ενδιάμεσο ανταλλάκτη θερμότητας, η θερμότητα εξάτμισης
απορροφάται πάλι για να ολοκληρώσει έναν κύκλο χαμηλής θερμοκρασίας μέσω του εναλλάσσοντας κύκλου, η επίδραση της παραγωγής
το υψηλής θερμοκρασίας ζεστό νερό σε μια περιβαλλοντική θερμοκρασία χαμηλής θερμοκρασίας επιτυγχάνεται.
Η υπερβολικά χαμηλή θερμοκρασίας μεταβλητή συχνότητας μονάδα αντλιών θερμότητας καταρρακτών υψηλής θερμοκρασίας υιοθετεί τη μορφή R410A χαμηλής θερμοκρασίας συστήματος σταδίων και υψηλής θερμοκρασίας σταδίων R134a. Ανταλλαγή θερμότητας για την παραγωγή του ζεστού νερού ή της θέρμανσης. Η υπερβολικά χαμηλή θερμοκρασίας μονάδα αντλιών θερμότητας καταρρακτών υψηλής θερμοκρασίας υιοθετεί την τεχνολογία μετατροπής ΣΥΝΕΧΟΥΣ συχνότητας, η οποία έχει την υψηλή ενεργειακή αποδοτικότητα θέρμανσης. Η θερμοκρασία μπορεί να είναι σταθερή θερμαίνοντας 75 ° Γ.
Τα χαρακτηριστικά απόδοσης μεταβλητής συχνότητας θερμοκρασίας 150 KW της υπερβολικά χαμηλής πέφτουν απότομα υψηλής θερμοκρασίας μονάδα αντλιών θερμότητας
1. Πλήρης τεχνολογία ελέγχου μετατροπής ΣΥΝΕΧΟΥΣ συχνότητας: Η τεχνολογία ελέγχου μετατροπής συχνότητας βασισμένη στις μεταβλητές συνθήκες εργασίας μπορεί αυτόματα να ρυθμίσει το φορτίο η ικανότητα θέρμανσης είναι λιγότερο μειωμένη, και η ικανότητα θέρμανσης αυξάνεται από 30% έναντι της συμβατικής αντλίας θερμότητας ενιαίος-συστημάτων
2. Υψηλής θερμοκρασίας της παροχής νερού: ο υψηλής θερμοκρασίας ειδικός συμπιεστής υιοθετείται, εκτίμησε τη θερμοκρασία ύδατος ανεφοδιασμού/επιστροφής είναι 70°C/60°C, και η θερμοκρασία παροχής νερού είναι μέχρι 75°C
3. Καλή εκτέλεση χαμηλής θερμοκρασίας: κανονική θέρμανση 70°C στην περιβαλλοντική θερμοκρασία -30°C, ΣΠΌΛΑ θέρμανσης στην περιβαλλοντική θερμοκρασία -12°C/-14°C περισσότερο από 1,8, ΣΠΌΛΑ θέρμανσης στην περιβαλλοντική θερμοκρασία -25 " Γ περισσότερο από 1,5
4. Ευρύ φάσμα των εφαρμογών: η θερμοκρασία παροχής νερού είναι 40°C~70°C, η εφαρμόσιμη περιβαλλοντική θερμοκρασία είναι -35°C~25°C, και είναι κατάλληλο για ποικίλες τελικές μορφές, και μπορεί να χρησιμοποιηθεί στις περισσότερες κρύες περιοχές σε βόρειο τη χώρα μου
5. Εύκολη εγκατάσταση του προγράμματος: το γενικό μορφωματικό σχέδιο δομών υιοθετείται, η δομή είναι συμπαγής, ο θόρυβος λειτουργίας είναι χαμηλός, το διάστημα πατωμάτων είναι μικρό, και το κόστος εγκαταστάσεων είναι χαμηλό
6. Μακρινό σύννεφο που ελέγχει: Ολόκληρο το σύστημα είναι εξοπλισμένο με ένα μακρινό σύστημα παρακολούθησης, που μπορεί να ελέγξει τη λειτουργούσα θέση και τις λειτουργούσες παραμέτρους της μονάδας σε πραγματικό - χρόνος, να ελέγξει τους συναγερμούς ελαττωμάτων και να λειτουργήσει μακρινά, και να πραγματοποιήσει τη 24ωρη τηλεκατευθυνόμενη διαχείριση.
| Προδιαγραφή | Kfxrs-25II/GW | Kfxrs-52II/GW | Kfxrs-102II/GW | Kfxrs-150II/GW |
| τάση | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz |
| Ονομαστική ικανότητα θέρμανσης (ζεστό νερό) | 25kW | 52kW | 102kW | 150kW |
| Ονομαστική δύναμη εισαγωγής ικανότητας θέρμανσης | 8kW | 16.5kW | 33kW | 48kW |
| Ικανότητα θέρμανσης χαμηλής θερμοκρασίας (ζεστό νερό) | 18kW | 36.5kW | 72kW | 110kW |
| Δύναμη εισαγωγής θέρμανσης χαμηλής θερμοκρασίας | 6kW | 12kW | 24kW | 36kW |
| Μέγιστη δύναμη εισαγωγής | 13kW | 26kW | 52kW | 78kW |
| Μέγιστο λειτουργούν ρεύμα | 35A | 70A | 140A | 210A |
| Ονομαστική ικανότητα θέρμανσης (θέρμανση) | 21kW | 42kW | 84kW | 125kW |
| Ονομαστική δύναμη εισαγωγής θέρμανσης | 7kW | 14kW | 28kW | 42kW |
| Θέρμανση χαμηλής θερμοκρασίας (θέρμανση) | 18kW | 36kW | 79kW | 108kW |
| Δύναμη εισαγωγής θέρμανσης χαμηλής θερμοκρασίας | 6kW | 12kW | 24kW | 36kW |
| Εκτιμημένη ροή του νερού | 3.5m ³ /h | 7m ³ /h | 14m ³ /h | 21m ³ /h |
| Όνομα ψυκτικών ουσιών/ποσό εγχύσεων | R410A/R134a (5500g/4200g) | R410A/R134a (5500g/4200g) *2 | R410A/R134a (5500g/4200g) *4 | R410A/R134a (5500g/4200g) *6 |
| δευτερεύουσα αντίσταση νερού | ≤55kPa | ≤65kPa | ≤85kPa | ≤95kPa |
| θόρυβος | ≤62dB (Α) | ≤68dB (Α) | ≤72dB (Α) | ≤76dB (Α) |
| Επιτρεπόμενη πίεση εργασίας στην εξάτμιση πλευρά του /suction | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa |
| Δευτερεύον μέγιστο υψηλής πίεσης/χαμηλής πίεσης - επιτρεπόμενη πίεση | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| Μέγιστη πίεση εργασίας του ανταλλάκτη θερμότητας | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| μέγεθος (L*W*H) χιλ. | 780*820*1780 | 1550*780*1780mm | 1570*1550*1850mm | 2360*1550*1850mm |
| Βάρος | 160kg | 318kg | 630kg | 950kg |
| Επίπεδο αντι-κλονισμού | Ι | |||
| αδιάβροχο επίπεδο | IPX4 | IPX4 | IPX4 | IPX4 |
| Σύνδεση | DN32 (έξω) | DN40 (έξω) | DN54 (φλάντζα) | DN65 (φλάντζα) |
| Δολ ΗΠΑ τιμών μονάδων/σύνολο | 3607 | 6725 | 13115 | 19680 |
| Όροι θέρμανσης: (ζεστό νερό): Ο περιβαλλοντικός ξηρός βολβός είναι 20°C, ο περιβαλλοντικός υγρός βολβός είναι 15°C, η αρχική θερμοκρασία ύδατος είναι 15°C, και η τελική θερμοκρασία ύδατος είναι 75°C. Περιβαλλοντικός ξηρός βολβός -7°C, περιβαλλοντικός υγρός βολβός -8°C, αρχική θερμοκρασία ύδατος 6°C, και θερμοκρασία ύδατος τελών 75°C. Τελική καθολική μονάδα θέρμανσης Όρος θέρμανσης: (θέρμανση) Ο περιβαλλοντικός ξηρός βολβός είναι 7°C, ο περιβαλλοντικός υγρός βολβός είναι 6°C, και η θερμοκρασία ύδατος αποβλήτων αποχέτευσης είναι 75°C. Περιβαλλοντικός ξηρός βολβός -7°C, περιβαλλοντικός υγρός βολβός -8°C, θερμοκρασία ύδατος αποβλήτων αποχέτευσης 75°C. | ||||
