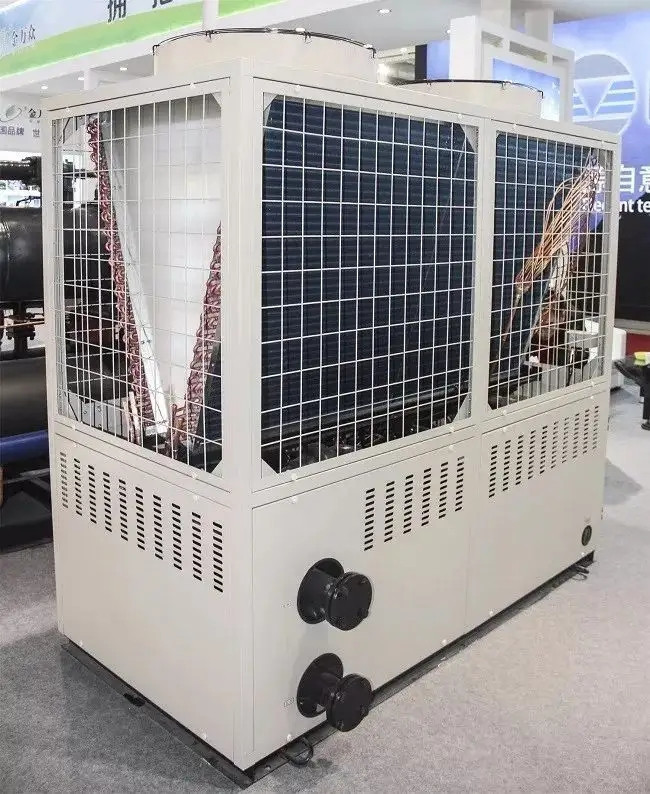

Αρχή 150 KW της υπερβολικά χαμηλής θερμοκρασίας μεταβλητής συχνότητας μονάδας αντλιών θερμότητας καταρρακτών υψηλής θερμοκρασίας
Όταν οι πτώσεις περιβαλλοντικής θερμοκρασίας για να παραγάγουν το υψηλής θερμοκρασίας ζεστό νερό επάνω από 80°C, ο παραδοσιακός ενός σταδίου κύκλος συμπιεστών ατμού προκαλούν μια απότομη πτώση στην αποδοτικότητα λόγω της αύξησης στην αναλογία συμπίεσης. Η χρήση του κύκλου αντλιών θερμότητας καταρρακτών μπορεί να λύσει αυτό το πρόβλημα
Η αντλία θερμότητας καταρρακτών αποτελείται από δύο ανεξάρτητους κύκλους, έναν κύκλο χαμηλής θερμοκρασίας και έναν υψηλής θερμοκρασίας κύκλο. Οι δύο κύκλοι συνδέονται με έναν εξατμιστικό συμπυκνωτή. Ο εξατμιστικός συμπυκνωτής είναι και ένας σκηνικός συμπυκνωτής χαμηλής θερμοκρασίας και ένας υψηλής θερμοκρασίας σκηνικός εξατμιστήρας. Στον κύκλο ψύξης ολόκληρου του συστήματος, η ψυκτική ουσία απορροφά τη θερμότητα και εξαερώνει στον εξατμιστήρα, και εισάγει έπειτα τον εξατμιστικό συμπυκνωτή για να απελευθερώσει τη θερμότητα μετά από να συμπιεστεί από το χαμηλής θερμοκρασίας συμπιεστή. Ο υψηλής θερμοκρασίας συμπυκνωτής απορροφά τη θερμότητα που απελευθερώνεται από την ψυκτική ουσία χαμηλής θερμοκρασίας στον εξατμιστικό συμπυκνωτή και το εξατμίζει στο αέριο. Συμπιέζεται σε υψηλής θερμοκρασίας και την υψηλή πίεση στον υψηλής θερμοκρασίας συμπιεστή, και απελευθερώνει θερμότητα στο συμπυκνωτή για να γίνει υψηλής θερμοκρασίας και υψηλό υγρό. Αφότου όντας από τη βαλβίδα επέκτασης, εισάγει τον εξατμιστικό συμπυκνωτή, και ούτω καθεξής. Η υψηλής θερμοκρασίας αντλία θερμότητας υιοθετεί τον εισαγόμενο συμπιεστή, και το πλήρως αυτόματο σύστημα ελέγχου μπορεί να εξασφαλίσει την αφύλακτη λειτουργία της μονάδας, και μπορεί να παραγάγει το υψηλής θερμοκρασίας ζεστό νερό επάνω από 80 ℃ με μόνο μια ηλεκτρική ενέργεια μικρού ποσού.
Το υψηλής θερμοκρασίας ζεστό νερό σε 60℃~80℃ απαιτείται στην εκτύπωση και τη βαφή των υφαντικών εργοστασίων. Η υψηλής θερμοκρασίας αντλία θερμότητας μπορεί αποτελεσματικά να παρέχει το υψηλής θερμοκρασίας ζεστό νερό σε 85℃ για τους βιομηχανικούς χρήστες ζεστού νερού στην εκτύπωση και τη βαφή των εργοστασίων, των εργοστασίων λεύκανσης και βαφής, των υφαίνοντας εργοστασίων, κ.λπ. Η ετήσια λειτουργική δαπάνη του υψηλής θερμοκρασίας συστήματος αντλιών θερμότητας είναι περίπου 1/4 του κόστους της ηλεκτρικής θέρμανσης και 1/3 του κόστους της θέρμανσης πετρελαίου. Αν και το αρχικό κόστος επένδυσης της υψηλής θερμοκρασίας αντλίας θερμότητας είναι ελαφρώς υψηλότερο, έναντι άλλων μεθόδων θέρμανσης, οι επιχειρήσεις μπορούν να ανακτήσουν το κόστος σε έναν πολύ λίγος χρόνο.
Το υψηλής θερμοκρασίας ζεστό νερό σε 60℃~80℃ απαιτείται στην εκτύπωση και τη βαφή των υφαντικών εργοστασίων. Η υψηλής θερμοκρασίας αντλία θερμότητας μπορεί αποτελεσματικά να παρέχει το υψηλής θερμοκρασίας ζεστό νερό σε 85℃ για τους βιομηχανικούς χρήστες ζεστού νερού στην εκτύπωση και τη βαφή των εργοστασίων, των εργοστασίων λεύκανσης και βαφής, των υφαίνοντας εργοστασίων, κ.λπ. Η ετήσια λειτουργική δαπάνη του υψηλής θερμοκρασίας συστήματος αντλιών θερμότητας είναι περίπου 1/4 του κόστους της ηλεκτρικής θέρμανσης και 1/3 του κόστους της θέρμανσης πετρελαίου. Αν και το αρχικό κόστος επένδυσης της υψηλής θερμοκρασίας αντλίας θερμότητας είναι ελαφρώς υψηλότερο, έναντι άλλων μεθόδων θέρμανσης, οι επιχειρήσεις μπορούν να ανακτήσουν το κόστος σε έναν πολύ λίγος χρόνο. …
Η υπερβολικά χαμηλή θερμοκρασίας μεταβλητή συχνότητας μονάδα αντλιών θερμότητας καταρρακτών υψηλής θερμοκρασίας υιοθετεί τη μορφή R410A χαμηλής θερμοκρασίας συστήματος σταδίων και υψηλής θερμοκρασίας σταδίων R134a. Ανταλλαγή θερμότητας για την παραγωγή του ζεστού νερού ή της θέρμανσης. Η υπερβολικά χαμηλή θερμοκρασίας μονάδα αντλιών θερμότητας καταρρακτών υψηλής θερμοκρασίας υιοθετεί την τεχνολογία μετατροπής ΣΥΝΕΧΟΥΣ συχνότητας, η οποία έχει την υψηλή ενεργειακή αποδοτικότητα θέρμανσης. Η θερμοκρασία μπορεί να είναι σταθερή θερμαίνοντας 75 ° Γ.
Τα χαρακτηριστικά απόδοσης μεταβλητής συχνότητας θερμοκρασίας 150 KW της υπερβολικά χαμηλής πέφτουν απότομα υψηλής θερμοκρασίας μονάδα αντλιών θερμότητας
1. Πλήρης τεχνολογία ελέγχου μετατροπής ΣΥΝΕΧΟΥΣ συχνότητας: Η τεχνολογία ελέγχου μετατροπής συχνότητας βασισμένη στις μεταβλητές συνθήκες εργασίας μπορεί αυτόματα να ρυθμίσει το φορτίο η ικανότητα θέρμανσης είναι λιγότερο μειωμένη, και η ικανότητα θέρμανσης αυξάνεται από 30% έναντι της συμβατικής αντλίας θερμότητας ενιαίος-συστημάτων
2. Υψηλής θερμοκρασίας της παροχής νερού: ο υψηλής θερμοκρασίας ειδικός συμπιεστής υιοθετείται, εκτίμησε τη θερμοκρασία ύδατος ανεφοδιασμού/επιστροφής είναι 70°C/60°C, και η θερμοκρασία παροχής νερού είναι μέχρι 75°C
3. Καλή εκτέλεση χαμηλής θερμοκρασίας: κανονική θέρμανση 70°C στην περιβαλλοντική θερμοκρασία -30°C, ΣΠΌΛΑ θέρμανσης στην περιβαλλοντική θερμοκρασία -12°C/-14°C περισσότερο από 1,8, ΣΠΌΛΑ θέρμανσης στην περιβαλλοντική θερμοκρασία -25 " Γ περισσότερο από 1,5
4. Ευρύ φάσμα των εφαρμογών: η θερμοκρασία παροχής νερού είναι 40°C~70°C, η εφαρμόσιμη περιβαλλοντική θερμοκρασία είναι -35°C~25°C, και είναι κατάλληλο για ποικίλες τελικές μορφές, και μπορεί να χρησιμοποιηθεί στις περισσότερες κρύες περιοχές σε βόρειο τη χώρα μου
5. Εύκολη εγκατάσταση του προγράμματος: το γενικό μορφωματικό σχέδιο δομών υιοθετείται, η δομή είναι συμπαγής, ο θόρυβος λειτουργίας είναι χαμηλός, το διάστημα πατωμάτων είναι μικρό, και το κόστος εγκαταστάσεων είναι χαμηλό
6. Μακρινό σύννεφο που ελέγχει: Ολόκληρο το σύστημα είναι εξοπλισμένο με ένα μακρινό σύστημα παρακολούθησης, που μπορεί να ελέγξει τη λειτουργούσα θέση και τις λειτουργούσες παραμέτρους της μονάδας σε πραγματικό - χρόνος, να ελέγξει τους συναγερμούς ελαττωμάτων και να λειτουργήσει μακρινά, και να πραγματοποιήσει τη 24ωρη τηλεκατευθυνόμενη διαχείριση.
| Προδιαγραφή | Kfxrs-25II/GW | Kfxrs-52II/GW | Kfxrs-102II/GW | Kfxrs-150II/GW |
| τάση | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz |
| Ονομαστική ικανότητα θέρμανσης (ζεστό νερό) | 25kW | 52kW | 102kW | 150kW |
| Ονομαστική δύναμη εισαγωγής ικανότητας θέρμανσης | 8kW | 16.5kW | 33kW | 48kW |
| Ικανότητα θέρμανσης χαμηλής θερμοκρασίας (ζεστό νερό) | 18kW | 36.5kW | 72kW | 110kW |
| Δύναμη εισαγωγής θέρμανσης χαμηλής θερμοκρασίας | 6kW | 12kW | 24kW | 36kW |
| Μέγιστη δύναμη εισαγωγής | 13kW | 26kW | 52kW | 78kW |
| Μέγιστο λειτουργούν ρεύμα | 35A | 70A | 140A | 210A |
| Ονομαστική ικανότητα θέρμανσης (θέρμανση) | 21kW | 42kW | 84kW | 125kW |
| Ονομαστική δύναμη εισαγωγής θέρμανσης | 7kW | 14kW | 28kW | 42kW |
| Θέρμανση χαμηλής θερμοκρασίας (θέρμανση) | 18kW | 36kW | 79kW | 108kW |
| Δύναμη εισαγωγής θέρμανσης χαμηλής θερμοκρασίας | 6kW | 12kW | 24kW | 36kW |
| Εκτιμημένη ροή του νερού | 3.5m ³ /h | 7m ³ /h | 14m ³ /h | 21m ³ /h |
| Όνομα ψυκτικών ουσιών/ποσό εγχύσεων | R410A/R134a (5500g/4200g) | R410A/R134a (5500g/4200g) *2 | R410A/R134a (5500g/4200g) *4 | R410A/R134a (5500g/4200g) *6 |
| δευτερεύουσα αντίσταση νερού | ≤55kPa | ≤65kPa | ≤85kPa | ≤95kPa |
| θόρυβος | ≤62dB (Α) | ≤68dB (Α) | ≤72dB (Α) | ≤76dB (Α) |
| Επιτρεπόμενη πίεση εργασίας στην εξάτμιση πλευρά του /suction |
4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa |
| Δευτερεύον μέγιστο υψηλής πίεσης/χαμηλής πίεσης - επιτρεπόμενη πίεση | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| Μέγιστη πίεση εργασίας του ανταλλάκτη θερμότητας | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| μέγεθος (L*W*H) χιλ. | 780*820*1780 | 1550*780*1780mm | 1570*1550*1850mm | 2360*1550*1850mm |
| Βάρος | 160kg | 318kg | 630kg | 950kg |
| Επίπεδο αντι-κλονισμού | Ι | |||
| αδιάβροχο επίπεδο | IPX4 | IPX4 | IPX4 | IPX4 |
| Σύνδεση | DN32 (έξω) | DN40 (έξω) | DN54 (φλάντζα) | DN65 (φλάντζα) |
| Δολ ΗΠΑ τιμών μονάδων/σύνολο | 3607 | 6725 | 13115 | 19680 |
| Όροι θέρμανσης: (ζεστό νερό): Ο περιβαλλοντικός ξηρός βολβός είναι 20°C, ο περιβαλλοντικός υγρός βολβός είναι 15°C, η αρχική θερμοκρασία ύδατος είναι 15°C, και η τελική θερμοκρασία ύδατος είναι 75°C. Περιβαλλοντικός ξηρός βολβός -7°C, περιβαλλοντικός υγρός βολβός -8°C, αρχική θερμοκρασία ύδατος 6°C, και θερμοκρασία ύδατος τελών 75°C. Τελική καθολική μονάδα θέρμανσης Όρος θέρμανσης: (θέρμανση) Ο περιβαλλοντικός ξηρός βολβός είναι 7°C, ο περιβαλλοντικός υγρός βολβός είναι 6°C, και η θερμοκρασία ύδατος αποβλήτων αποχέτευσης είναι 75°C. Περιβαλλοντικός ξηρός βολβός -7°C, περιβαλλοντικός υγρός βολβός -8°C, θερμοκρασία ύδατος αποβλήτων αποχέτευσης 75°C. |
||||
