Δύναμη των αντλιών αέρα ή θερμότητας πηγής νερού που χρησιμοποιούν το CO2 ως ψυκτική ουσία
Ο ελεγκτής αντλιών θερμότητας διοξειδίου του άνθρακα, η αντλία θερμότητας διοξειδίου του άνθρακα περιλαμβάνει έναν συμπιεστή, έναν ανεμιστήρα, μια υδραντλία, μια ηλεκτρονική βαλβίδα επέκτασης, μια τριπλή βαλβίδα, έναν εξατμιστήρα και έναν ανταλλάκτη θερμότητας, και ο ελεγκτής περιλαμβάνει έναν αισθητήρα θερμοκρασίας, ο οποίος τακτοποιείται στην αντλία θερμότητας διοξειδίου του άνθρακα και χρησιμοποιείται για να ανιχνεύσει κάθε θερμοκρασία σημείου κλειδί ο έλεγχος υψηλής πίεσης, που τίθεται στην έξοδο συμπιεστών, ανιχνεύει εάν η πίεση της αντλίας θερμότητας διοξειδίου του άνθρακα υπερβαίνει το ανώτερο όριο συνόλου και στέλνω ένα σήμα στο MCU ο έλεγχος πίεσης χαμηλής πίεσης, που τίθεται στον κολπίσκο συμπιεστών, ανιχνεύει εάν η πίεση αντλιών θερμότητας διοξειδίου του άνθρακα είναι χαμηλότερη από το χαμηλότερο όριο συνόλου και στέλνει ένα σήμα στο MCU η ενότητα κίνησης ηλεκτρονόμων χρησιμοποιείται για να ελέγξει το συμπιεστή, τον ανεμιστήρα και την τριπλή βαλβίδα η ενότητα κίνησης υδραντλιών χρησιμοποιείται για να ρυθμίσει την ταχύτητα της υδραντλίας η ηλεκτρονική ενότητα κίνησης βαλβίδων επέκτασης χρησιμοποιείται για να οδηγήσει την ηλεκτρονική βαλβίδα επέκτασης. Ο ελεγκτής λύνει αποτελεσματικά τα σύνθετα προβλήματα όπως το υψηλό κόστος του συστήματος ελέγχου, της ευφυούς διάγνωσης ελαττωμάτων και της εξοικονόμησης ενέργειας και της αποδοτικής λειτουργίας, και καθιστά το σύστημα ελεγκτών περισσότερο βελτιστοποιημένο μέσω της σε πραγματικό χρόνο ανάλυσης και της επεξεργασίας των στοιχείων.
Ένα ξεραίνοντας σύστημα λάσπης αντλιών θερμότητας διοξειδίου του άνθρακα, το ξεραίνοντας σύστημα λάσπης αντλιών θερμότητας διοξειδίου του άνθρακα περιλαμβάνει: μια ξεραίνοντας μονάδα λάσπης, η ξεραίνοντας μονάδα λάσπης χρησιμοποιείται για την ξήρανση της λάσπης για να λάβει την ξηρά λάσπη και τον υγρό ζεστό αέρα και μια μονάδα αντλιών θερμότητας διοξειδίου του άνθρακα Α, η μονάδα αντλιών θερμότητας διοξειδίου του άνθρακα χρησιμοποιείται για τη διαμόρφωση τον υγρού και του ζεστού αέρα που ρέει στη μονάδα αντλιών θερμότητας διοξειδίου του άνθρακα από την ξεραίνοντας μονάδα λάσπης στον ξηρό υψηλής θερμοκρασίας αέρα, και επιστρέφοντας έπειτα τον ξηρό υψηλής θερμοκρασίας αέρα στην ξεραίνοντας μονάδα λάσπης, ο ξηρός υψηλής θερμοκρασίας αέρας χρησιμοποιείται ως πηγή θερμότητας για την ξήρανση της λάσπης. Το πρότυπο χρήσης υιοθετεί μια εξαιρετικά κρίσιμη μονάδα αντλιών θερμότητας του CO2, η θερμοκρασία εξάτμισης του συμπιεστή είναι υψηλή, η λανθάνουσα θερμότητα του CO2 είναι υψηλή και non-condensing, έτσι η θερμοκρασία της εξόδου ζεστού αέρα μπορεί να φθάσει επάνω από 100 ° Γ, και η αποδοτικότητα ξήρανσης ενισχύεται πολύ
Το άμεσο σύστημα θέρμανσης θερμότητας πολυ-δεξαμενών σειράς αντλιών θερμότητας διοξειδίου του άνθρακα περιλαμβάνει: μια μονάδα αντλιών θερμότητας διοξειδίου του άνθρακα και ένα νερό τοποθετούν σε δεξαμενή, και χαρακτηρίζονται σε αυτό: οι δεξαμενές νερού είναι αρκετές και συνδέονται σωρηδόν η μια με την άλλη, και μια κομμένη βαλβίδα τακτοποιείται μεταξύ δύο παρακείμενων δεξαμενών νερού Η έξοδος νερού της μονάδας αντλιών θερμότητας συνδέεται με την πρώτη δεξαμενή νερού, και ο λιμένας επιστροφής νερού της μονάδας αντλιών θερμότητας διοξειδίου του άνθρακα συνδέεται με την τελική δεξαμενή νερού η έξοδος νερού της πρώτης δεξαμενής νερού συνδέεται με τον κολπίσκο νερού του εξοπλισμού θέρμανσης, και η τελική δεξαμενή νερού συνδέεται με τον κολπίσκο νερού του εξοπλισμού θέρμανσης Ένας κλάδος ανεφοδιασμού νερού βρύσης παρέχεται επίσης στον κλάδο παροχής νερού μεταξύ της μονάδας αντλιών θερμότητας διοξειδίου του άνθρακα και της πρώτης δεξαμενής νερού. Το πρότυπο χρήσης έχει την απλή δομή, την κατάλληλες εγκατάσταση και τη ρύθμιση, βελτιώνει τη σταθερότητα της μονάδας, μειώνει τη συντήρηση και τις υλικές δαπάνες, και βελτιώνει την αποδοτικότητα ανταλλαγής θερμότητας του transcritical ανταλλάκτη θερμότητας αντλιών θερμότητας διοξειδίου του άνθρακα.

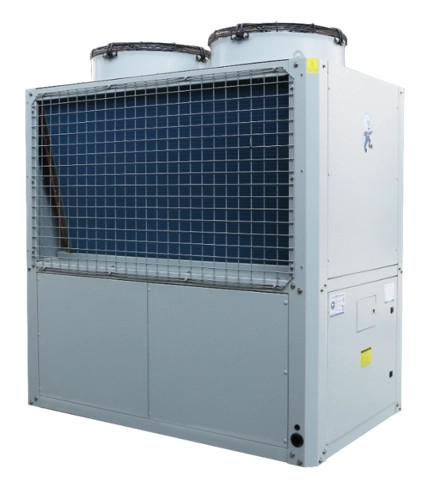

Εμπορικές αντλίες αέρα ή θερμότητας πηγής νερού που χρησιμοποιούν το CO2 ως ψυκτική ουσία
| Τύπος μονάδων | SJKRS-28 II/C | Sjkrs-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 ΟΛΟΚΛΗΡΩΜΈΝΟ ΚΎΚΛΩΜΑ | Sjkrs-I60II το /C | |
| Προδιαγραφές | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Παροχή ηλεκτρικού ρεύματος | Τριφασικό πέντε-wire380V/50Hz | ||||||
| Τρόπος θέρμανσης | Άμεσος τύπος θερμότητας/κύκλων | ||||||
| Τυποποιημένες συνθήκες εργασίας | Ικανότητα θέρμανσης (KW) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| Δύναμη εισαγωγής (KW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| ΣΠΟΛΑ | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| Ροή ζεστού νερού (μ ³ /h) | 0,59 | 0,79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| Υψηλής θερμοκρασίας όρος | Ικανότητα KW θέρμανσης) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| Δύναμη εισαγωγής (KW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| ΣΠΟΛΑ | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Ροή ζεστού νερού (μ ³ /h) | 0,27 | 0,33 | 0,59 | 0,68 | 1.02 | 1.51 | |
| Όρος χαμηλής θερμοκρασίας | Ικανότητα θέρμανσης (KW) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| Δύναμη εισαγωγής (KW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| ΣΠΟΛΑ | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| Ροή ζεστού νερού (μ ³ /h) | 0,32 | 0,4 | 0,65 | 0,78 | 1.16 | 1.77 | |
| Συστατικές πληροφορίες | Μέγεθος της ένωσης υδροσωλήνων | DN20 | DN25 | DN32 | DN40 | ||
| Ανταλλάκτης θερμότητας νερού | Ανταλλάκτης θερμότητας πιάτων ή μανικιών | ||||||
| Ανταλλάκτης θερμότητας αέρα | Πτερύγιο αργιλίου για το σωλήνα χαλκού | ||||||
| τύπος συμπιεστών | Ημι-κλειστή εναλλαγή | ||||||
| Επιτροπή λειτουργίας | Οθόνη αφής χρώματος | ||||||
| Μέγιστη θερμοκρασία εξόδου (℃) | 90℃ | ||||||
| Ψυκτικές ουσίες | R744 (CO2) | ||||||
| Πίεση σχεδίου (MPA) | Υψηλή πλευρά 15, χαμηλή πλευρά 8 | ||||||
| Διαστάσεις (μήκος, πλάτος και ύψος χιλ.) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Θόρυβος (DB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Βάρος (κλ) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| ΠΕΔΙΟ της χρήσης | Θερμοκρασία ύδατος τροφών (℃) | 5~ 40 | |||||
| Πίεση νερού τροφών | 0,05~ 0,4 | ||||||
| Θερμοκρασία αποβλήτων αποχέτευσης (℃) | 55~ 90 | ||||||
| Μέγιστη ροή | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Περιβαλλοντική θερμοκρασία (℃) | ” - 20~43 | ||||||
