| Μούβ: | Διαπραγματεύσιμος |
| Price: | negotiable |
| Τυποποιημένη συσκευασία: | τυποποιημένη συσκευασία εξαγωγής, ή σύμφωνα με το αίτημα πελατών |
| Περίοδος παράδοσης: | 1-30 εργάσιμες ημέρες |
| Μέθοδος πληρωμής: | L/C, D/A, D/P, T/T, Western Union, |
| Χωρητικότητα προμήθειας: | 80000pcs/year |

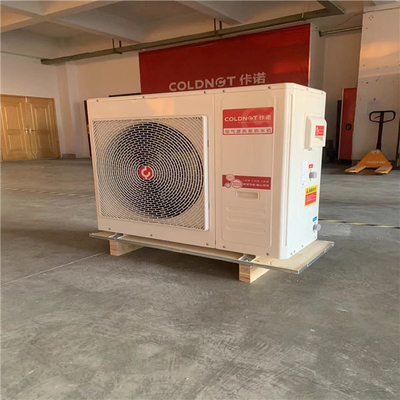

Αντλία θερμότητας πηγής αέρα 18KW CO2 R744 και σύστημα θέρμανσης EVI για χαμηλή θερμοκρασία -25℃
Η αντλία θερμότητας διοξειδίου του άνθρακα περιλαμβάνει ένα περίβλημα, μια διαχωριστική πλάκα είναι οριζόντια διατεταγμένη στο περίβλημα, ένα συγκρότημα εναλλάκτη θερμότητας είναι στερεωμένο πάνω από τη διαχωριστική πλάκα, και το συγκρότημα εναλλάκτη θερμότητας περιλαμβάνει εναλλάκτες θερμότητας διατεταγμένους λοξά και στις δύο πλευρές της διαχωριστικής πλάκας, και το συγκρότημα εναλλάκτη θερμότητας είναι διατεταγμένο πάνω από το συγκρότημα εναλλάκτη θερμότητας. Υπάρχει ένας ανεμιστήρας. Στην παρούσα εφεύρεση, ένας εγκάρσιος διαφραγματικός τοίχος είναι διατεταγμένος μέσα στο περίβλημα, ο διαφραγματικός τοίχος χωρίζει το περίβλημα σε άνω και κάτω χώρους, το συγκρότημα εναλλάκτη θερμότητας είναι εγκατεστημένο πάνω από τον διαφραγματικό τοίχο, και το σύστημα σωληνώσεων και το σύστημα κυκλοφορίας είναι εγκατεστημένα στον χώρο κάτω από τον διαφραγματικό τοίχο, Το συγκρότημα εναλλάκτη θερμότητας και το σύστημα σωληνώσεων διαχωρίζονται από τη διαχωριστική πλάκα για να αποφευχθεί η εύκολα σχηματιζόμενη συναγωγή μεταξύ του εναλλάκτη θερμότητας και του συστήματος σωληνώσεων, αποτρέποντας έτσι την αμοιβαία επίδραση μεταξύ των δύο, η οποία είναι ευνοϊκή για την κανονική λειτουργία της αντλίας θερμότητας διοξειδίου του άνθρακα.
Το εξάρτημα εναλλαγής θερμότητας της αντλίας θερμότητας διοξειδίου του άνθρακα περιλαμβάνει μια πλάκα στήριξης, δύο πλευρές της πλάκας στήριξης είναι κεκλιμένες με εναλλάκτες θερμότητας, τα άκρα των εναλλακτών θερμότητας και στις δύο πλευρές συνδέονται με πλάκες άκρων, και οι πλάκες άκρων και η πλάκα στήριξης συνδέονται με συνδετήρες. Στην παρούσα εφεύρεση, οι εναλλάκτες θερμότητας είναι διατεταγμένοι και στις δύο πλευρές, οι οποίοι μπορούν να σχηματίσουν μεγαλύτερη επιφάνεια εναλλαγής θερμότητας, η οποία είναι επωφελής για τη βελτίωση της απόδοσης εναλλαγής θερμότητας της αντλίας θερμότητας διοξειδίου του άνθρακα.
Σειριακοί διαχωριστές αερίου-υγρού για συστήματα αντλιών θερμότητας διοξειδίου του άνθρακα. Το σύστημα αντλίας θερμότητας διοξειδίου του άνθρακα χρησιμοποιεί έναν σειριακό διαχωριστή αερίου-υγρού, ο οποίος περιλαμβάνει έναν διαχωριστή αερίου-υγρού, ο διαχωριστής αερίου-υγρού περιλαμβάνει ένα μονομερές πρώτου σταδίου και ένα μονομερές δεύτερου σταδίου, και το μονομερές πρώτου σταδίου και το μονομερές δεύτερου σταδίου συνδέονται μέσω σειριακών σωλήνων, Το κέντρο της πρώτης εισόδου αέρα και το κέντρο της πρώτης εξόδου αέρα κατανέμονται συμμετρικά με τον άξονα του μονομερούς πρώτου σταδίου ως κέντρο συμμετρίας, και το κέντρο της δεύτερης εισόδου αέρα και το κέντρο της δεύτερης εξόδου αέρα είναι τα ίδια με το μονομερές δεύτερου σταδίου. Ο άξονας είναι το κέντρο συμμετρίας και το κέντρο κατανέμεται συμμετρικά. Η γραμμή μεταξύ του κέντρου της πρώτης εισόδου αέρα και του κέντρου της δεύτερης εισόδου αέρα είναι παράλληλη με τη γραμμή μεταξύ του κέντρου της πρώτης εξόδου αέρα και του κέντρου της δεύτερης εξόδου αέρα. . Το χρηστικό μοντέλο έχει τα επωφελή αποτελέσματα της δυνατότητας αποτελεσματικής αποφυγής της στιγμιαίας επιστροφής υγρών ουσιών στον συμπιεστή υπερβολικά, αποτρέποντας την εμφάνιση του φαινομένου καύσης κυλίνδρων και διασφαλίζοντας ότι οι απαιτήσεις εργασίας και λειτουργίας πληρούνται χωρίς να περιορίζονται από τις απαιτήσεις παραγωγής.
Αντλία θερμότητας πηγής αέρα 18KW CO2 R744 για θέρμανση νερού και σύστημα θέρμανσης EVI για χαμηλή θερμοκρασία -25℃
| Τύπος μονάδας | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| Προδιαγραφές | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Τροφοδοτικό | Τριφασικό πέντε καλωδίων 380V/50Hz | ||||||
| Λειτουργία θέρμανσης | Άμεση θέρμανση/τύπος κυκλοφορίας | ||||||
| Τυπική συνθήκη λειτουργίας | Ισχύς θέρμανσης (kw) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| Ισχύς εισόδου (kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| Ροή ζεστού νερού (m³/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| Συνθήκη υψηλής θερμοκρασίας | Ισχύς θέρμανσης (kw) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| Ισχύς εισόδου (kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Ροή ζεστού νερού (m³/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| Συνθήκη χαμηλής θερμοκρασίας | Ισχύς θέρμανσης (kw) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| Ισχύς εισόδου (kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| Ροή ζεστού νερού (m³/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| Πληροφορίες εξαρτημάτων | Μέγεθος σύνδεσης σωλήνα νερού | DN20 | DN25 | DN32 | DN40 | ||
| Εναλλάκτης θερμότητας νερού | Εναλλάκτης πλάκας ή μανικιού | ||||||
| Εναλλάκτης θερμότητας αέρα | Πτερύγιο αλουμινίου για χάλκινο σωλήνα | ||||||
| τύπος συμπιεστή | Ημίκλειστος παλινδρομικός | ||||||
| Πίνακας λειτουργίας | Έγχρωμη οθόνη αφής | ||||||
| Μέγιστη θερμοκρασία εξόδου (℃) | 90℃ | ||||||
| Ψυκτικά μέσα | R744 (CO2) | ||||||
| Πίεση σχεδιασμού (MPa) | Υψηλή πλευρά 15, χαμηλή πλευρά 8 | ||||||
| Διαστάσεις (μήκος, πλάτος και ύψος mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Θόρυβος (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Βάρος (kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| ΠΕΔΙΟ ΧΡΗΣΗΣ | Θερμοκρασία νερού τροφοδοσίας (℃) | 5~ 40 | |||||
| Πίεση νερού τροφοδοσίας | 0.05~ 0.4 | ||||||
| Θερμοκρασία εκροής (℃) | 55~ 90 | ||||||
| Μέγιστη ροή | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Θερμοκρασία περιβάλλοντος (℃) | '-20~43 | ||||||
